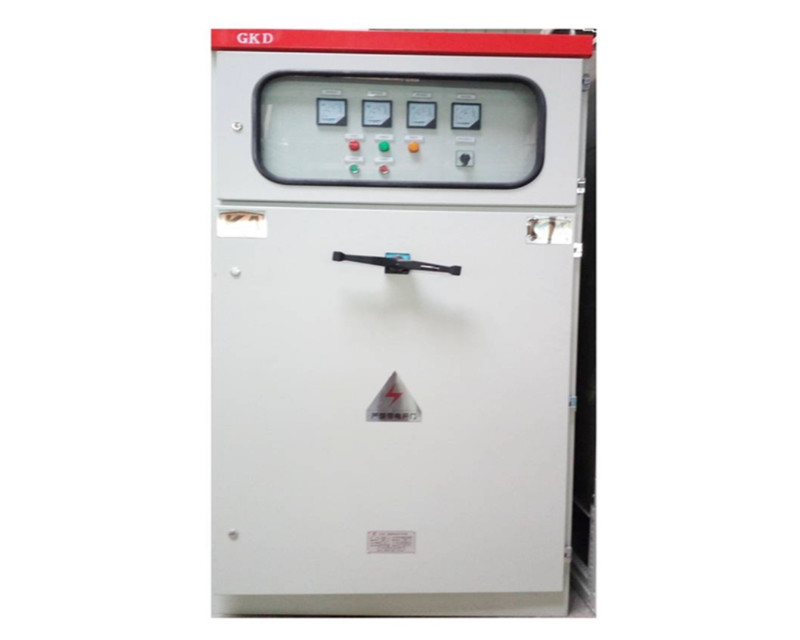

GKD(KYGD)系列矿用通常型低压开关柜
????
产品具体介绍
1 用处
GKD(KYGD)系列矿用通常型低压开关柜重要用于非煤矿山井下动力节制系统，，，作为变电所低压侧的进线，，，馈线，，，联系，，，照明电源等。
矿用通常型低压开关柜执行尺度GB/T 12173-2008《矿用通常型电气设备》、、、 GB7251.1-2013《低压成套设备和节制设备》、、、Q/HY01-2016《矿用通常型低压开关柜》
2 环境前提
2.1 正常工作前提
正常工作前提应鄙人列划定的领域内：：：
a）周围空气温度上限为+40℃，，，下限为-5℃。
b）海拔高度：：：不超过2000m。
c）周围空气均匀相对湿度不大于95%（20℃±5℃）
d）在无粉碎绝缘的气体或蒸汽环境中。
e）固定装置使用。
f）在中控室或节制室。
2.2 特殊工作前提
不切合2.1划定的工作前提为特殊工作前提，，，按与用户签定的和谈制作。

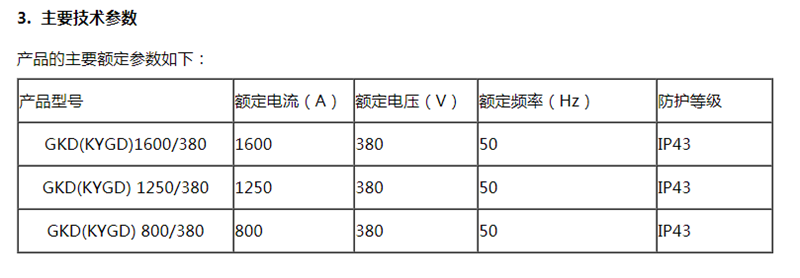

3. 重要技术参数
4 产品型号
产品的型号为 GKD(KYGD) 1600/380
额定电流/额定电压
矿用通常型低压开关柜
5 产品结构及道理
5.1 产品结构及外形尺寸
矿用通常型低压开关柜重要由隔脱离关、、、断路器、、、电流互感器，，，熔断器、、、转换开关、、、信号灯和柜体组成。
5.2 电气道理
5.2.1重要技术机能：：：
开关柜重要技术机能切合GB12173-2008《矿用通常型电气设备》的各项划定，，，放电间隙≥10mm，，，爬电距离≥12.5mm，，，配电柜能够由分歧的线路组成分歧的规划，，，重要元器件均为国内新技术产品和引进技术的产品，，，拥有分断能力强，，，安全靠得住，，，适合矿用供电系统的要求。
5.2.2电气道理框图
见附图
6 装置、、、调试、、、操作及使用当苦衷项
GKD(KYGD)矿用通常型低压开关柜在装置前，，，应仔细查抄外壳及电器元件是否在运输过程中遭到碰撞破损，，，紧固螺栓是否松动。技术文件、、、产品出厂合格证应与产品一致。
6.1地位装置
GKD(KYGD)矿用通常型低压开关柜重要使用于无瓦斯、、、无煤尘爆炸危险的大巷或硐室的场所。应垂直装置，，，其倾斜角度不大于5°。
6.2当苦衷项
6.2.1持久终场运行或维修过程中，，，应将电源开关断开。
6.2.2维修时不得扭转有关元器件的电器参数、、、规格和型号。
6.2.3本产品不得轻易与其它未经联检的设备衔接。
6.2.4本产品未划定配接设备，，，在与其它设备衔接时应经过联检合格后方可衔接。
6.2.5维修时把稳预防受潮、、、进尘埃。
7 运输和贮存
7.1运输
包装后的GKD(KYGD)矿用通常型低压开关柜在预防日晒、、、雨雪直接浸袭、、、跌落和碰撞的前提下，，，可合用于公路、、、铁路、、、水路和空运等各类运输方式。
7.2贮存
包装后的开关柜在海拔2000米，，，环境温度-5℃～+40℃，，，均匀相对湿度不大于95%（+20℃±5℃），，，无侵蚀性气体，，，透风优良的仓库内贮存，，，贮存期限18个月，，，超过期限应按出厂检验内容重新进行检验。
